Программа «Гидросистема» предназначена для проведения тепловых и гидравлических расчетов, а также выбора диаметров трубопроводов, перекачивающих жидкие или газообразные продукты, а также газо-жидкостные смеси.

"Гидросистема" - программа широкого применения, которая может использоваться при проектировании и реконструкции объектов в энергетике, нефтеперерабатывающей и нефтехимической, газовой, нефтяной, химической и других отраслях промышленности, для расчета технологических, магистральных трубопроводов, тепловых, газораспределительных и других инженерных сетей. Программа позволяет рассчитывать надземные, подземные и комбинированные трубопроводные системы произвольной сложности (в том числе с кольцевыми участками). Результаты расчета помогают правильно выбрать насосы, компрессоры, регулирующие и предохранительные клапаны, обеспечить работоспособность трубопроводных систем и оптимизировать капитальные затраты. Программа развивалась более 30 лет с учетом опыта эксплуатации в десятках фирм России и СНГ.

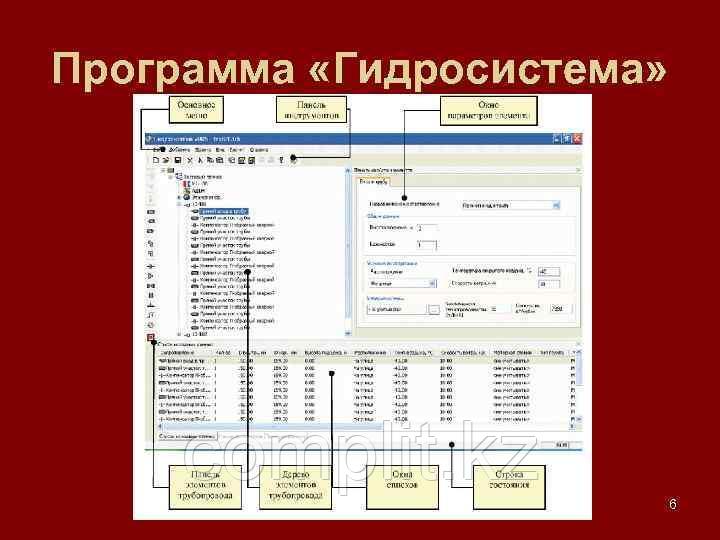

Построение трубопровода тепловой сети на подложке	Результаты расчета (потери давления)

Программа производит несколько видов расчетов:

• гидравлический расчет изотермического течения (без расчета изменения температуры продукта);
• проектный расчет (выбор диаметров);
• теплогидравлический расчет (с расчетом изменения температуры продукта и теплопотерь в окружающую среду);
• расчет переходных процессов (гидроудара).

Гидравлический и проектный расчет изотермического течения

В зависимости от заданных пользователем исходных данных (давлений в источниках и потребителях, расходов и температуры продукта, его состава или теплофизических свойств, схемы трубопровода с местными сопротивлениями) и выбранного вида расчета программа позволяет решать различные задачи:

• подбор диаметров ветвей трубопровода и его изотермический расчет по начальным и конечным давлениям и расходам по ветвям (проектный расчет);
• расчет пропускной способности трубопровода (распределения расходов по ветвям) по начальным и конечным давлениям;
• поверочный изотермический расчет трубопровода «по ходу потока» (расчет конечных давлений по известным начальным) и «против потока» (расчет начальных давлений по заданным конечным);
• разнообразные варианты и комбинации расчетов.

Теплогидравлический расчет

Модуль теплового расчета позволяет совместно с гидравлическим расчетом проводить тепловой расчет трубопроводов. При этом могут быть заданы и учтены изменяющиеся по ходу трубопровода условия окружающей среды, материал стенки, расположение (на улице, в помещении, под землей в канале или в грунте, в туннеле), материал и толщина изоляции, материал покровного слоя. В программу включена база данных материалов тепловой изоляции (идентичная БД программы «Изоляция») и инструменты её пополнения и корректировки пользователем.

Расчет двухфазных газо-жидкостных потоков

Модуль расчета двухфазного течения позволяет проводить поверочный расчет двухфазного течения, в том числе совместно с тепловым расчетом и с расчетом массообмена между фазами. Определяются режимы двухфазного течения, истинное объемное газосодержание, параметры течения каждой из фаз. Программа самостоятельно отслеживает переход двухфазного течения в однофазное и наоборот. Пользователь может гибко управлять использованием программой различных расчетных методик для расчета двухфазного течения.

Расчет переходных процессов (гидроудара)

Модуль расчета гидроудара позволяет проводить расчет переходных процессов (гидравлического удара) в произвольных трубопроводах, транспортирующих жидкие продукты, вызванных событиями закрытия и открытия арматуры, останова и запуска насосов, и различными их сочетаниями. Модуль позволяет пользователю понять характер переходного процесса и оценить опасность возможного разрушения трубопровода и возникновения кавитации. Начальное установившее течение рассчитывается с помощью расчета изотермического течения (поверочного или проектного) или теплогидравлического расчета. Определяет и выводятся в динамике (в том числе на расчетной схеме трубопровода) давления, напоры, расходы и скорости продукта, а также максимальные и минимальные значения давления за рассчитанное время.

Выбор насосного оборудования

В программе предусмотрена возможность экспорта данных для выбора центробежных насосов в программную систему “Spaix 4 Pumps” с последующим импортом данных о выбранном насосе в Гидросистему. Рассчитанные в Гидросистеме теплофизические свойства продукта и требуемые параметры насосного оборудования могут быть автоматически переданы в Spaix для выбора насосов, а характеристики выбранных в Spaix насосов обратно в Гидросистему для проведения полного поверочного расчета трубопровода. Тем самым обеспечивается комплексная оптимизация при выборе насосов и параметров трубопровода. Лицензия на программу Spaix 4 Pumps Pure предоставляется действующим пользователям Гидросистемы бесплатно.

Пользовательский интерфейс программы прост и интуитивно понятен. Графическое окно программы обеспечивает наглядное отображение расчетной схемы трубопровода. В программе использован интеллектуальный алгоритм, оптимизирующий расположение отдельных элементов для минимизации наложений и пересечений. Схема может быть представлена в 3D или в любой проекции, для удобства ее чтения и анализа можно также регулировать степень детальности представления элементов. Поддерживается специальный режим ввода и отображения расчетной схемы с привязкой к фоновому растровому изображению, например, к карте населенного пункта или плану завода, что особенно удобно при проведении расчетов наружных инженерных сетей. При этом пользователь может вручную перемещать узлы расчетной схемы, а программа сама определяет длины участков в соответствии с масштабом карты.

Программа рассчитывает для каждого элемента трубопровода скорость перекачиваемого продукта, потери давления на трение и местные сопротивления, свойства продукта, кавитационный запас и другие параметры. Точность расчета обеспечивается за счет автоматического пересчета свойств продукта и режимов течения на каждом участке, а также детального расчета прямых труб и местных сопротивлений с учетом режима течения в соответствии со справочником Идельчика и современными методами расчета многофазных течений. Результаты расчета можно отобразить на расчетной схеме в виде цветового выделения, наглядно показывающего элементы, ответственные за наибольшие гидравлические потери.
